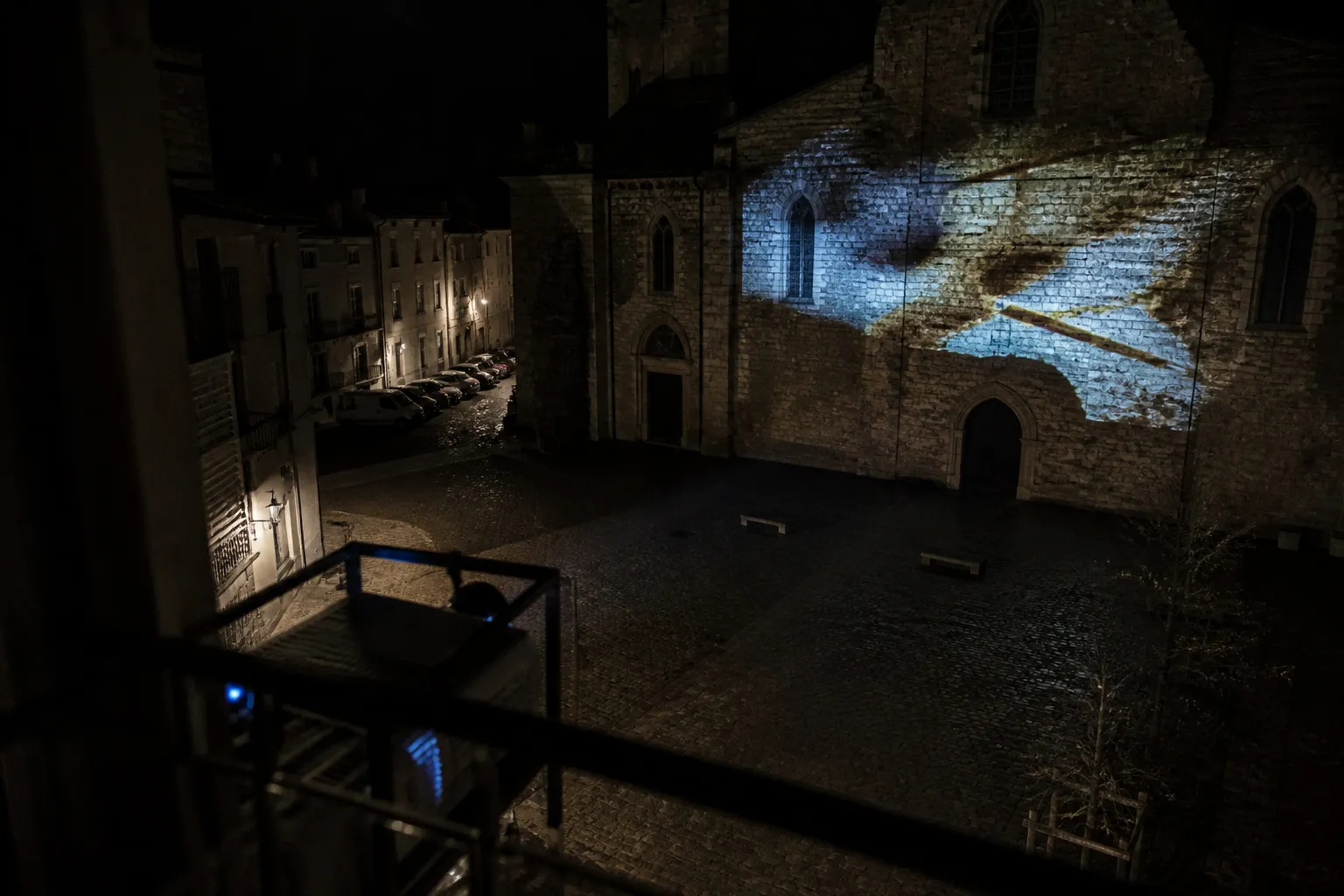

Mapping vidéo en extérieur: les pièges du direct

Premier piège du mapping vidéo en extérieur: la physique du support, bien avant la puissance affichée sur la fiche technique du projecteur.

En plein air, quatre familles de contraintes se superposent: la surface qui reçoit l’image, la lumière déjà présente dans l’espace public, les mouvements de la structure et la continuité du flux vidéo. Chacune peut suffire à faire dérailler une projection. Le problème n’est donc pas seulement de choisir un projecteur assez puissant ou un serveur assez rapide. Il faut intégrer ces variables dans la conception du dispositif, puis les surveiller jusqu’au direct.

Le mapping vidéo en extérieur ne pardonne pas les hypothèses prises derrière un écran. Une façade qui semblait homogène sur une photographie peut révéler des joints, des reliefs, des zones plus sombres ou des parties vitrées. Un axe de projection qui paraît stable dans l’après-midi peut dériver dès que le vent se lève. Et un calage impeccable avant l’ouverture peut perdre sa précision après plusieurs heures de fonctionnement.

L’albédo et la physique des surfaces: le piège invisible

L’albédo désigne la fraction de lumière qu’une surface réfléchit. C’est une propriété du support, liée à sa couleur, à sa texture et à la nature de ses matériaux. Un mur clair renvoie davantage de lumière qu’une brique foncée ou qu’une pierre sombre; une surface mate ne réagit pas comme une surface brillante; un enduit irrégulier ne restitue pas le flux de la même manière qu’un panneau uniforme.

Cette différence ne se résume pas à une règle de conversion simple. La lisibilité dépend aussi de la distance, de l’angle de projection, du contraste du contenu, de la lumière ambiante et de la dynamique du projecteur. Il faut donc éviter les promesses trop précises fondées sur la seule couleur du mur. Deux façades de teinte comparable peuvent produire des résultats très différents si leur relief, leur état de surface ou leur environnement lumineux ne sont pas les mêmes.

La brique foncée, les pierres basaltiques, les bardages métalliques et certains crépis teintés absorbent une partie importante du flux incident. Le projecteur ne manque pas forcément de puissance: une partie de cette puissance est simplement moins efficacement renvoyée vers le public. Les aplats colorés perdent alors de leur densité, les dégradés se resserrent et les détails fins disparaissent dans les zones les moins réfléchissantes.

Le repérage doit commencer par là. Avant de figer le parc lumineux, l’équipe doit observer le support dans plusieurs conditions: en journée, à l’heure du montage, puis dans l’ambiance prévue pour la représentation. Une mesure instrumentale peut compléter cette observation, mais elle ne remplace pas l’analyse visuelle de la façade. Le relief, les différences de texture et les éléments susceptibles de créer des ombres doivent être intégrés au même moment.

La lumière publique intervient dans cette lecture, mais elle ne modifie pas l’albédo intrinsèque du mur. Elle ajoute une lumière concurrente. Un lampadaire, une vitrine ou une enseigne LED peut relever le niveau lumineux général, teinter certaines zones et réduire le contraste perçu. La surface reste la même; c’est le rendu final de la projection qui change.

Cette distinction est essentielle dans les projets de projection mapping extérieur. Corriger une dominante provoquée par l’éclairage urbain ne revient pas à corriger la réflectance de la façade. Le réglage peut se faire dans la chaîne vidéo, par la balance des blancs, le contraste ou la gestion des couleurs, mais il ne récupère pas toute la dynamique perdue. Lorsque la lumière parasite arrive directement sur la surface, le noir projeté ne devient pas plus noir parce que le serveur vidéo applique un réglage.

L’albédo appartient à la surface; l’éclairage public appartient à l’environnement. Confondre les deux conduit à corriger le mauvais problème.

La création visuelle doit aussi tenir compte de cette réalité. Sur une façade sombre, un contenu composé de noirs profonds, de nuances proches et de détails discrets risque de perdre rapidement son impact. Les zones lumineuses et les contrastes francs résistent mieux, à condition de ne pas saturer l’image. À l’inverse, une façade claire peut restituer davantage de nuances, mais révéler plus fortement les défauts de géométrie, les imperfections du support ou les différences de raccord entre projecteurs.

Le test utile n’est donc pas uniquement une mire blanche envoyée sur la façade. Il faut observer des aplats, des dégradés, des lignes fines et des mouvements. Une image peut sembler suffisamment lumineuse sur une mire simple tout en devenant illisible dès que le contenu comporte des textures ou des transitions lentes.

Puissance lumineuse et contraintes de l’environnement urbain

La puissance lumineuse ne se choisit pas à partir de la seule taille de l’image. Elle dépend de la surface à couvrir, de la distance de projection, de l’optique, de la couleur du support et du niveau de lumière ambiante. Un projecteur très lumineux, placé trop loin ou avec une optique mal adaptée, peut donner un résultat inférieur à celui d’un dispositif mieux implanté.

En ville, la lumière concurrente est rarement uniforme. Elle peut venir du ciel encore clair, de l’éclairage public, des vitrines, d’enseignes commerciales, de véhicules ou d’écrans LED voisins. Une façade peut être correctement lisible dans sa partie supérieure et perdre tout contraste près du sol, là où se concentrent souvent les sources lumineuses. Le public, lui, ne sépare pas ces causes: il perçoit simplement une image inégale.

La distance entre le projecteur et le support détermine à la fois la taille de l’image, l’angle d’ouverture nécessaire et la quantité de flux effectivement reçue par la façade. Plus le dispositif est éloigné, plus les pertes et les risques d’obstacle augmentent. La dispersion atmosphérique peut également devenir perceptible dans certaines conditions, notamment lorsque l’air est chargé d’humidité ou de particules.

L’angle d’incidence joue un rôle tout aussi important. Une projection trop rasante accentue les ombres portées par les reliefs architecturaux. Les corniches, balcons, sculptures et encadrements de fenêtres peuvent alors interrompre le dessin. Ce défaut n’est pas nécessairement visible dans une simulation plane. Il apparaît au moment où l’image rencontre réellement le volume du bâtiment.

Les obstacles végétaux demandent la même prudence. Un arbre placé devant une façade ne constitue pas seulement une zone noire fixe. Ses branches et son feuillage bougent, surtout lorsque le vent se lève. La partie masquée de l’image varie alors pendant la représentation, ce qui peut être un choix artistique lorsqu’il est anticipé, mais devient un défaut lorsque le contenu a été conçu pour une surface continue.

Un repérage sérieux doit documenter au minimum:

• les distances possibles entre les positions de projection et la façade;
• les axes qui évitent les obstacles et limitent les ombres portées;
• les sources de lumière visibles depuis le support;
• les zones de la façade dont la texture ou la couleur diffère;
• les variations prévisibles entre le montage, les essais et l’horaire du spectacle;
• les contraintes d’accès, de sécurité et de circulation autour des projecteurs.

La puissance ne compense pas tout. Ajouter des appareils peut augmenter le niveau lumineux, mais aussi complexifier le raccord entre les images, le réglage des couleurs, l’alimentation et la gestion thermique. Une configuration plus importante n’est pas automatiquement une configuration plus lisible. Elle doit rester cohérente avec l’optique, la surface et le contenu.

Dans le mapping vidéo espace public contraintes et choix artistiques sont donc indissociables. Une œuvre très sombre peut fonctionner dans une salle contrôlée et perdre sa force sur une façade urbaine. Un mouvement presque imperceptible dans un environnement noir peut devenir difficile à suivre lorsque des vitrines éclairées attirent le regard à proximité. Le contenu doit être testé dans le contexte réel, pas seulement sur un moniteur de production.

La précision géométrique face aux aléas climatiques

La calibration d’un mapping en extérieur n’est pas une opération ponctuelle. C’est un état à maintenir. Le calage initial fournit une base, mais la géométrie reste dépendante de la stabilité des projecteurs, des structures porteuses et du bâtiment lui-même.

Le vent est le facteur le plus immédiatement visible. Il fait vibrer les mâts, les pontons, les échafaudages et les supports provisoires. Un mouvement minime peut déplacer les contours d’une image de quelques millimètres, ce qui suffit à rendre une arête architecturale floue ou à faire apparaître un dédoublement sur une ligne très contrastée. Plus le contenu est précis, plus le défaut est perceptible.

La structure ne doit pas seulement supporter le poids du matériel. Elle doit conserver sa position pendant toute la durée d’exploitation. Une fixation qui paraît suffisante au montage peut devenir problématique lorsque les rafales se répètent, que les câbles tirent sur les appareils ou que les vibrations se transmettent entre plusieurs éléments.

La température agit de façon moins spectaculaire, mais tout aussi concrète. Les matériaux se dilatent et se contractent entre le montage diurne et la représentation nocturne. La variation ne déplace pas nécessairement l’ensemble de la structure de manière uniforme. Les points d’appui, les bras de fixation et les optiques peuvent réagir différemment. Le calage réalisé au soleil doit donc être considéré comme un premier état, non comme une garantie du rendu final.

L’humidité et la pluie ajoutent leurs propres difficultés. Elles peuvent réduire le contraste, modifier la perception des couleurs et créer des dépôts sur les optiques. La protection du matériel doit être adaptée à l’exposition réelle, sans se limiter à une mention théorique sur la fiche d’un boîtier. Les raccordements, les connecteurs, les alimentations et les chemins de câbles sont souvent les points les plus vulnérables.

Le brouillard ou une forte humidité dans l’air peuvent aussi rendre le faisceau visible entre le projecteur et la façade. Cet effet peut enrichir une scénographie, mais il diffuse une partie de la lumière hors de la surface utile et réduit la netteté générale. Il faut alors distinguer l’effet atmosphérique souhaité de la perte de contraste subie par l’image.

La parade repose sur deux leviers complémentaires. Le premier est mécanique: rigidifier les supports, limiter les porte-à-faux, protéger les appareils des vibrations et vérifier les points de fixation après les premières séquences de test. Le second est logiciel: utiliser le warping, l’edge blending et les outils de correction disponibles dans le media serveur pour ajuster la géométrie lorsque les conditions évoluent.

Le logiciel ne remplace cependant pas une structure stable. Une correction numérique peut compenser un décalage ponctuel, mais elle ne transforme pas une image qui bouge continuellement en surface fixe. Lorsque le support du projecteur oscille, le serveur devrait suivre chaque mouvement pour conserver un alignement parfait, ce qui n’est pas une solution réaliste dans la plupart des installations.

Un projecteur ne corrige pas une structure instable. La précision finale dépend autant de la mécanique du support que de l’optique et du serveur vidéo.

Les points de repère utilisés pour le recalage doivent être choisis avec soin. Une arête de fenêtre, un joint de pierre ou un angle de façade est plus fiable qu’un élément mobile, qu’une zone de végétation ou qu’un détail peu contrasté. L’opérateur doit pouvoir identifier rapidement le défaut et savoir s’il relève d’un déplacement du projecteur, d’un problème de signal ou d’une modification de la surface.

Un retour vidéo permanent facilite cette surveillance. Une caméra orientée vers la façade permet de suivre l’évolution du rendu depuis la régie, mais elle ne doit pas être considérée comme une mesure absolue. Son exposition automatique peut masquer une baisse de contraste ou modifier la perception des couleurs. Le retour caméra complète l’observation directe; il ne la remplace pas.

Fiabilisation du flux: serveurs et systèmes de secours

Le media serveur concentre plusieurs fonctions critiques: lecture des séquences, gestion du warping, raccord entre les projecteurs, traitements colorimétriques et synchronisation. Selon l’architecture, il peut également recevoir les déclenchements, piloter des automatismes et distribuer les flux vers plusieurs sorties.

Sa panne en direct se traduit souvent par une rupture brutale: écran noir, image figée, désynchronisation ou retour à un état de secours mal préparé. Le public ne voit pas la complexité de la chaîne; il voit une interruption. Dans une exposition ou un événement en espace public, cette rupture peut aussi perturber la circulation et la relation avec l’organisateur.

La redondance ne consiste pas simplement à placer un second ordinateur à côté du premier. Il faut déterminer ce qui doit être doublé et dans quel ordre la bascule doit intervenir. Un serveur de secours sans copie à jour des compositions, des médias, des réglages de sortie et des paramètres de warping ne constitue pas une véritable solution.

Une architecture robuste peut s’appuyer sur plusieurs niveaux:

1. Serveur principal et serveur de secours. Les deux machines doivent disposer des mêmes médias, des mêmes configurations et d’un état suffisamment synchronisé pour reprendre la diffusion sans reconstruction improvisée.

2. Chemins d’alimentation séparés. Les onduleurs, distributions et sources de secours doivent être dimensionnés pour la charge réelle. Il faut aussi vérifier les temps de bascule, les protections et la stabilité du réseau.

3. Distribution vidéo surveillée. Les convertisseurs, fibres, matrices, répartiteurs et câbles doivent être identifiés et testés. Le serveur peut fonctionner correctement tout en perdant le signal sur un maillon situé plus loin dans la chaîne.

4. Monitoring exploitable. Un retour sur la façade, un contrôle des sorties et une surveillance des températures permettent de distinguer rapidement un défaut logiciel, électrique, mécanique ou optique.

5. Procédure d’intervention. L’équipe doit savoir qui déclenche la bascule, qui vérifie le rendu et qui communique avec l’organisateur. Une redondance sans procédure peut ralentir la reprise au lieu de l’accélérer.

La présence d’un système de secours augmente nécessairement la complexité et le coût de la production. Le montant dépend de la durée, du nombre de sorties, du niveau de synchronisation, de la distribution électrique et du matériel déjà disponible. Il n’existe pas de coefficient universel permettant de déduire le budget de secours du budget principal. Ce qui peut être évalué, en revanche, c’est le coût d’un arrêt: interruption de la représentation, mobilisation de l’équipe, reprise manuelle et perte de confiance du public ou du commanditaire.

Le failover ne se valide ni à l’oreille ni sur la promesse du fournisseur. Il doit être déclenché sur site, avec les mêmes médias, les mêmes sorties et une charge comparable à celle du direct. Le test doit vérifier le temps de reprise, la conservation du cadrage, la synchronisation entre projecteurs et le comportement de l’alimentation.

Il faut également simuler les pannes qui ne viennent pas du serveur principal. Un projecteur peut perdre sa source, une liaison peut décrocher, une alimentation peut disjoncter, une température excessive peut provoquer une protection automatique. La question n’est pas seulement de savoir si le système redémarre, mais de connaître le rendu pendant la transition et les actions attendues de l’opérateur.

Dans un projet de mapping video exterieur problemes techniques et organisation de la régie sont intimement liés. La meilleure configuration matérielle peut être fragilisée par une décision tardive, un câble non identifié ou une personne seule qui doit à la fois surveiller l’image, répondre au téléphone et intervenir sur l’alimentation.

Protocoles de calibration: du calage de jour au rendu final

Le calage d’un mapping extérieur doit suivre le rythme du site. La façade n’est pas perçue de la même manière à midi, à la tombée du jour et pendant la représentation. La lumière résiduelle change, les sources urbaines prennent davantage de poids et les détails de la surface deviennent plus ou moins visibles.

Une méthode en plusieurs temps permet de limiter les mauvaises surprises.

1. Repérage diurne. L’équipe relève les dimensions utiles, les obstacles, les accès, les points de fixation et les positions possibles des projecteurs. Elle examine également les matériaux, les couleurs et les reliefs de la façade. L’objectif est de concevoir une implantation réaliste avant de produire les réglages définitifs.

2. Première implantation. Les projecteurs sont installés, les optiques choisies et les zones de recouvrement vérifiées. Les mires de test servent à identifier les écarts de position et les défauts de couverture. À ce stade, le calage reste provisoire: il est réalisé dans une ambiance lumineuse qui n’est pas celle du spectacle.

3. Calage à la nuit. Le réglage est repris lorsque les conditions de lumière se rapprochent de celles de la représentation. L’équipe vérifie le contraste, la lisibilité des détails, les raccords entre appareils et l’impact des sources lumineuses voisines.

4. Réglage colorimétrique. Les projecteurs sont harmonisés selon la cible retenue pour le projet et selon le rendu souhaité sur la surface. Une même valeur de température de couleur ne garantit pas à elle seule une homogénéité parfaite: les optiques, les modes de fonctionnement et les caractéristiques du support entrent également en jeu.

5. Essai en mouvement. Le contenu complet est diffusé, avec ses transitions, ses noirs, ses aplats et ses séquences rapides. Les défauts de géométrie ou de synchronisation sont souvent plus visibles en mouvement que sur une mire fixe.

6. Test de secours. La bascule du serveur, la continuité électrique, la perte d’une sortie et le comportement d’un projecteur sont vérifiés avant l’arrivée du public. Le test doit être suffisamment concret pour révéler les dépendances cachées de la chaîne.

L’erreur la plus fréquente consiste à considérer le calage de jour comme définitif. Il donne une géométrie de départ, mais ne renseigne pas correctement sur le contraste final. Une image bien alignée sur une façade encore éclairée peut sembler trop sombre plus tard, tandis qu’un réglage effectué sans tenir compte des vitrines voisines peut produire des couleurs déséquilibrées.

La calibration doit aussi être documentée. Les positions des projecteurs, les hauteurs, les angles, les réglages de sortie et les points de repère peuvent être photographiés et consignés. Cette trace facilite la reprise après une intervention, un déplacement accidentel ou une pause prolongée. Elle évite surtout de reconstruire le réglage à partir de souvenirs différents selon les membres de l’équipe.

Pour les productions longues, une vérification intermédiaire est utile. La structure peut avoir bougé, les conditions lumineuses peuvent avoir changé ou une optique peut s’être encrassée. L’équipe n’a pas besoin de relancer tout le protocole à chaque fois, mais elle doit savoir quels éléments contrôler et dans quel ordre.

Les ratages de projection mapping se préparent souvent en amont

Les bugs techniques mapping live ne sont pas toujours des bugs au sens strict. Une image qui décroche peut venir d’un serveur, mais aussi d’une liaison, d’une alimentation, d’un projecteur déplacé ou d’une façade devenue illisible sous une lumière concurrente. Cette distinction compte, car chaque cause appelle une réponse différente.

Quelques symptômes permettent de guider le diagnostic:

• Toute l’image disparaît: vérifier le serveur, la sortie principale, la distribution électrique et les dispositifs de protection.
• Une seule zone devient noire: examiner le projecteur concerné, sa source, son câble et son alimentation.
• L’image reste visible mais perd son contraste: rechercher une évolution de la lumière ambiante, de l’humidité ou du rendu de la surface.
• Les contours se décalent: contrôler la structure, les vibrations, les fixations et la position de l’optique avant de modifier le warping.
• Les couleurs diffèrent entre deux zones: vérifier les modes des projecteurs, les réglages colorimétriques, les raccords et la manière dont chaque partie de la façade réfléchit la lumière.
• Le mouvement semble saccadé ou désynchronisé: examiner la cadence, la distribution du signal, la charge du serveur et la synchronisation des appareils.

Cette lecture évite de corriger le contenu alors que le défaut est mécanique, ou de recalibrer le serveur alors que le niveau de lumière ambiante vient de changer. Elle permet aussi de décider ce qui peut être traité pendant le direct et ce qui exige une interruption.

Le contenu doit être préparé pour supporter une dégradation partielle. Cela ne signifie pas renoncer à l’ambition artistique, mais prévoir des transitions qui restent acceptables si une partie de la surface devient moins lisible. Un écran sombre avec une animation très fine tolère mal la perte de contraste. Une séquence comportant des masses lumineuses, des contours lisibles et des respirations visuelles peut conserver sa cohérence même dans des conditions moins favorables.

Trois leviers d’intégration pour fiabiliser un mapping en direct

Au-delà de la création artistique, un mapping vidéo en extérieur est un projet d’infrastructure temporaire. Il associe une connaissance du bâti, une conception lumière, une chaîne audiovisuelle, une installation électrique et une régie capable de réagir. La réussite dépend moins de la performance isolée d’un équipement que de la qualité des interfaces entre ces métiers.

Le premier levier est l’analyse précoce du site. L’albédo, les reliefs, les obstacles et les sources de lumière concurrentes doivent être étudiés avant la validation du contenu et du matériel. Dans certains cas, cette analyse peut conduire à modifier la façade retenue, la position du public, l’horaire de diffusion ou le parti pris visuel. Ce n’est pas un échec du projet: c’est une décision prise avant que les contraintes ne deviennent coûteuses.

Le deuxième levier est la hiérarchisation des risques. Toutes les pannes n’ont pas la même conséquence. Une variation légère de couleur peut être acceptable pendant quelques secondes; une perte de synchronisation ou un écran noir ne l’est généralement pas. Les ressources de secours doivent être concentrées sur les points qui peuvent interrompre l’expérience entière.

Le troisième levier est la répétition des essais dans les conditions réelles. Les essais en studio restent utiles pour vérifier le contenu, mais ils ne reproduisent ni la lumière urbaine, ni les distances, ni le vent, ni la texture d’une façade. Le repérage de jour, le calage à la nuit et la répétition complète ont chacun une fonction différente.

Enfin, l’équipe doit définir une chaîne de décision claire. Qui peut arrêter une séquence? Qui autorise une recalibration? Qui vérifie la structure après une rafale? Qui appelle le responsable du site en cas de problème électrique? Dans une régie sous pression, ces réponses ne doivent pas être improvisées.

Les contraintes physiques et logicielles du mapping en extérieur ne disparaîtront pas avec l’arrivée de projecteurs plus compacts ou de serveurs plus automatisés. Les outils de warping et de failover simplifient certaines opérations, mais ils ne corrigent ni une mauvaise implantation, ni une façade mal choisie, ni une lumière ambiante ignorée.

Un bon projet ne cherche pas à éliminer toutes les variables. Il les rend visibles, les teste et prévoit leur effet sur le rendu. La surface, la lumière, la structure, le flux et la régie doivent être pensés ensemble. C’est à cette condition qu’une projection monumentale peut rester précise lorsque le direct commence — et surtout lorsque les conditions cessent d’être celles du plan de montage.
